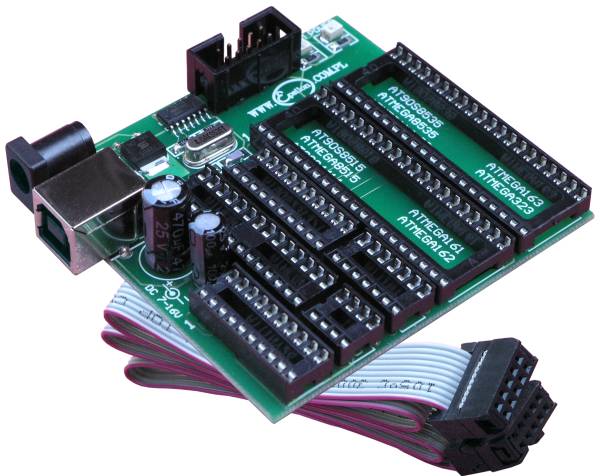

STK AVR&MCS-51 Program Board - jest adapterem pozwalającym na programowanie mikrokontrolerów firmy ATMEL rodziny AVR, ATmega, ATtiny i MCS-51 (AT89S) programatorami zgodnymi z STK200/300.

Programatory typu STK, których niewątpliwą zaletą jest mnogość programów narzędziowych z nimi współpracujących (m.in. PonyProg, IC Prog, BasCom, ISPprog, AVR Dude, WinAVR i inne) oraz duża liczba obsługiwanych mikrokontrolerów - są popularnymi interface'ami typu ISP (In System Programming) - czyli do programowania procesorów bezpośrednio "w układzie".
Z powyższego względu pozbawione są więc one zarówno własnego zasilania (pobierają je z programowanego układu) jak i generatora - co sprawia, iż są użyteczne do programowania ISP, jednakże bez odpowiednich Evaluation Board'ów bądź Program Board'ów nie można nimi bezpośrednio programować osobnych mikrokontrolerów.

Adapter STK AVR&MCS-51 Program Board - rozszerza możliwości programatorów zgodnych z STK o taką właśnie możliwość.
STK AVR&MCS-51 Program Board - posiada zarówno złącza zasilania (dla zasilacza sieciowego DC 6,2-16V lub dla zasilania z portu USB komputera PC), jak i układ generatora (4MHz) konieczny do programowania mikrokontrolerów programatorami STK200/300.

Interface został wyposażony w 7 podstawek PDIP (DIL) pozwalających programować następujące mikrokontrolery firmy ATMEL:
- szeregowe MCS-51: AT89S51, AT89S52, AT89S53, AT89S2051, AT89S4051, AT89S8252, AT89S8253
- AVR: AT90S1200, AT90S2313, AT90S2323, AT90S2333, AT90S2343, AT90S4414, AT90S8515, AT90S8535, AT90S44333,
- megaAVR:- ATmega8, ATmega16, ATmega32, ATmega48, ATmega88, ATmega161, ATmega162, ATmega163, ATmega164, ATmega323, ATmega324, ATmega644,, ATmega8515, ATmega8535
- ATtiny:- ATtiny10, ATtiny11, ATtiny12, ATtiny13, ATtiny15, ATtiny22, ATtiny24, ATtiny25, ATtiny28, ATtiny45, ATtiny85, ATtiny2313,
- oraz inne (poprzez odpowiednie adaptery SMD -> PDIP)

Złącze ISP adaptera w postaci header'a IDC10 jest zgodne ze standardem programatorów Atmel STK.

Do adaptera dołączony jest przewód zakończony końcówkami IDC. Wyżłobienia we wtyczkach kabla i złączach adaptera oraz programatora
uniemożliwiają błędne ich połączenie.

STK AVR&MCS-51 Program Board- został ponadto wyposażony w 2 diody LED:

Adapter wymaga zewnętrznego zasilania:
- poprzez złącze DC - stałym napięciem (może być niestabilizowane ? stabilizator jest na adapterze, gniazdo zasilania 2,1/5,5mm) - polecamy wykorzystać dedykowany zasilacz )
- lub poprzez złącze USB - bezpośrednio z gniazda USB (A) komputera PC za pomocą przewodu USB A/B.
