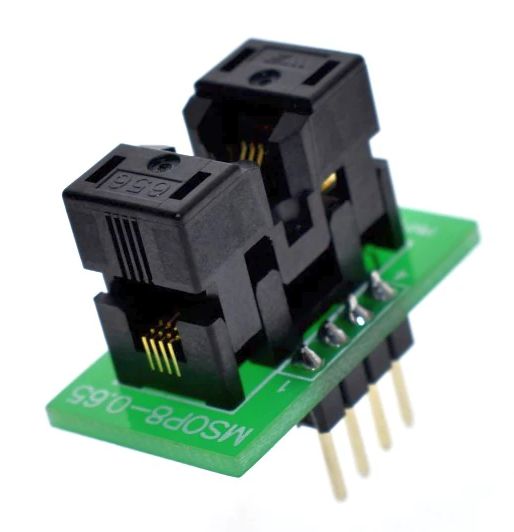

Adapter MSOP 8/SSOP 8 (SMD) na PDIP 8 z podstawką ZIF - adapter dla pamięci EEPROM, pamięci serial Flash, mikrokontrolerów oraz innych układów w obudowach MSOP8/SSOP8 (MS8 Package8-Lead Plastic MSOP)> pozwalający na programowanie i używanie ich w podstawkach PDIP (DIL) programatorów (bądź innych urządzeń) bez konieczności lutowania układów na czas programowania.
Zastosowana profesionalna podstawka ZIF firmy Sensata (Wells-CTI) (656-1082211) chwyta wyprowadzenia układu z góry - co zapewnia lepszy kontakt z układem.
Szczególnie przydatny w serwisach RTV.
- Wyprowadzenia: 1:1 MSOP8 -->PDIP8.
- Szerokość układu MSOP8 (bez wyprowadzeń): 3,00mm (.118")
- Długość układu MSOP8 : 2,97mm (.117")
- Odległość między końcami wyprowadzeń układu MSOP8: 4,88mm (.192")
- Rozstaw między wyprowadzeniami elementu (raster) MSOP8: 0,65mm (.025")
- Odległość między końcami wyprowadzeń pinów PDIP8 adaptera: 12,2mm (.480")
- Rozstaw między wyprowadzeniami pinów PDIP8 adaptera: 2,54mm (.100")
Piny adaptera typu Goldpin (przekrój kwadratowy) można stosować w podstawkch typu ZIF i ewentualnie standardowych a także w płytkach stykowych
Dostępna również tańsza wersja adaptera (wymagająca wlutowywania układu).
